原文标题：GNNDroid: Graph-Learning Based Malware Detection for Android Apps With Native Code

原文作者：Xi N, Zhang Y, Feng P 等

发表会议：IEEE Transactions on Dependable and Secure Computing

主题类型：恶意代码

笔记作者：金新懿@Web攻击检测与追踪

主编：黄诚@安全学术圈

1、研究概述

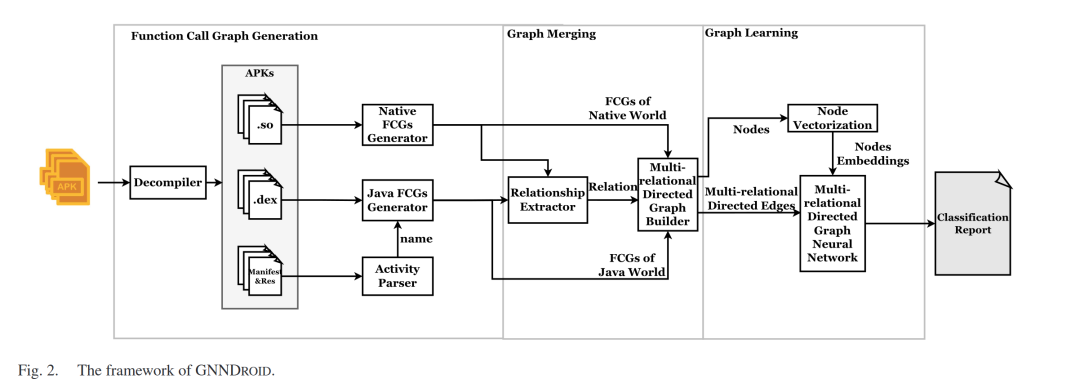

为了应对跨语言恶意代码检测中的代码异构性、调用关系复杂和语义信息缺失三大挑战，本文提出了一种基于图神经网络的跨语言恶意软件检测框架——GNNDroid。该系统主要分为三个阶段：

  • 函数调用图（FCG）生成阶段

    GNNDroid使用工具Apktool分别从Java代码（.dex文件、Manifest等）和native代码（.so文件）中提取函数及其调用关系，分别构建Java和Native函数调用图（FCGs）。 Java端通过基于Activity的函数调用图生成方式，这里的Activity 指的是 Android 应用中的 Activity 组件，这是 Android 应用的四大核心组件之一（Activity、Service、BroadcastReceiver、ContentProvider），以应用中定义的 Activity 为起点，提取其生命周期函数和内部函数调用，进一步分析这些函数之间的调用关系。Native端使用Radare2分析二进制调用关系，并补充跨文件间的调用链接。每个函数节点包含原型和实现，边则记录调用方向、参数和边类型（边类型一共有四种，表示被调和调用者函数之间是否跨语言，在当前步骤分析出非跨语言的两种调用关系：J2J/N2N）。

  • 图融合阶段

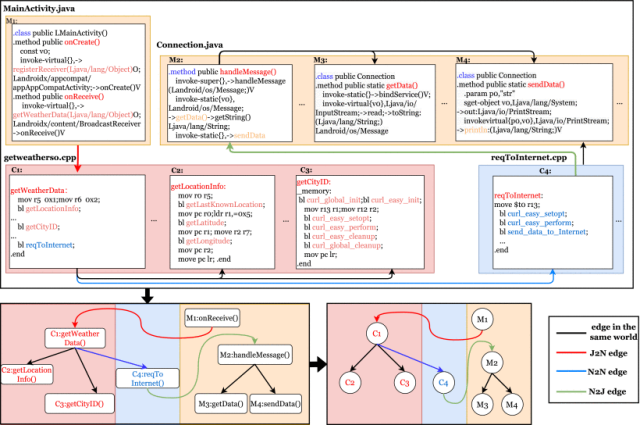

    GNNDroid进一步融合Java与Native的调用图，构建多关系有向图（MRDG）。为识别跨语言函数调用关系，它使用基于正则表达式的方法提取JNI调用中的函数名和库名（Java调用Native）或Java包类方法信息（Native调用Java），从而建立跨语言边（J2N/N2J）并融合生成完整MRDG图。

    • 在Java层面，开发者在调用Native函数时需要先通过JNI声明，通过 JNI 调用的函数通常遵循 native_library_name + Java_class + native_function_name 的命名模式，GNNDroid通过这个命名模式来识别Native function name和native library name

    • 在Native层面，开发者通过 JNIEnv 访问 Java 对象或调用 Java 函数。根据 JNI 标准，通过 JNI 调用的函数遵循 Java_package_class_method 的命名模式，GNNDROID 采用正则表达式匹配来识别 Java 包、Java 类和 Java 方法原型

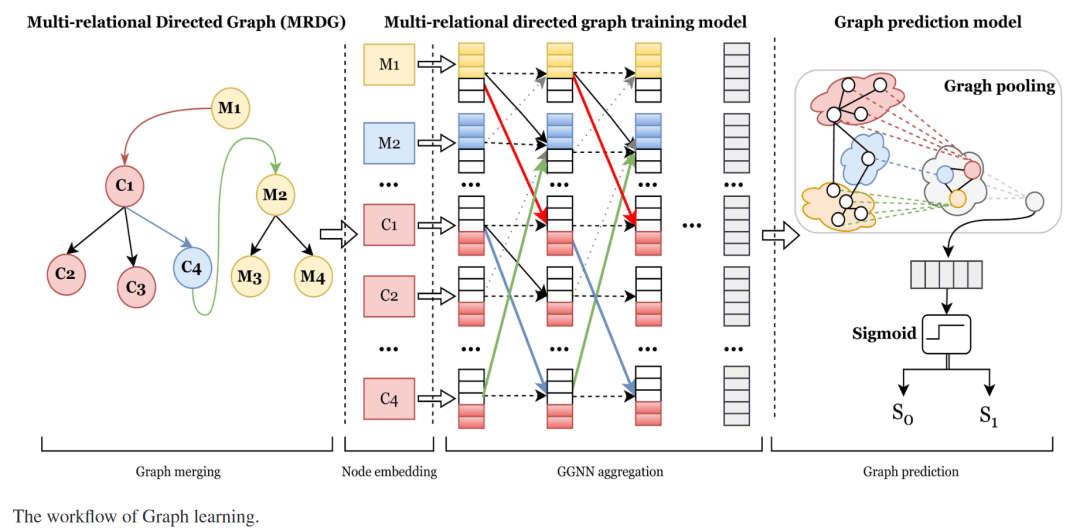

  • 图学习阶段

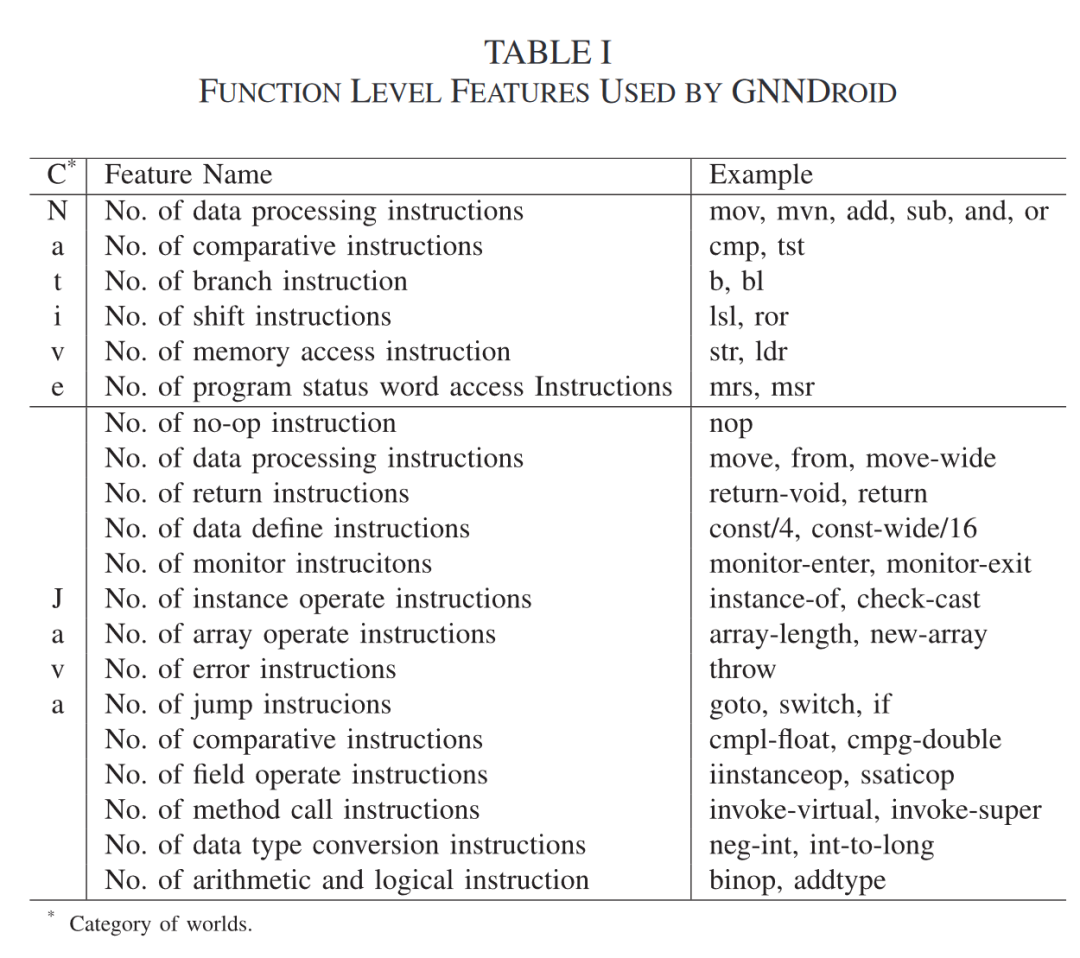

GNNDroid将MRDG向量化处理：首先提取节点的函数级特征（Java与Native共20种，Java 特征的选择基于 JVM 官方文档。Native特征的选择则基于微处理器架构和编译器优化配置，见下表），再使用Word2Vec向量化边的语义信息。随后，利用门控图神经网络（GGNN）进行图的学习与分类建模。GGNN通过多轮信息传递与更新，捕捉节点间复杂关系，实现恶意软件的判别。

综上，GNNDroid通过构建和学习Java与Native代码混合行为的多关系图结构，有效融合了语义信息与结构信息，在跨语言场景下实现了鲁棒的恶意软件检测。

2、贡献分析

在分析了现有的Android 恶意软件检测中“缺乏跨语言静态分析能力”的核心问题以后，GNNDroid研究的贡献点如下：

  • 贡献点1：论文针对移动应用中Java与Native代码联动造成的恶意行为检测难题，提出了GNNDroid方法，通过构建跨语言的多关系有向图，实现了对Java与Native代码中恶意行为的联合检测；

  • 贡献点2：论文针对现有方法难以有效建模跨语言恶意行为模式的问题，提出基于图学习的跨语言恶意软件检测方法，采用Gated Graph Neural Network（GGNN）对多关系函数调用图进行建模，实现了跨语言恶意行为的精准识别；

  • 贡献点3：论文针对现有方法特征提取效率低、依赖人工维护的问题，提出一种可扩展且高效的恶意软件检测工具，自动提取提取Java function call graphs (Java FCGs) 和 native function call graphs (native FCGs)组成Multi-Relational Directed Graphs (MRDGs)并在4万移动应用中验证其有效性，F1值达98.57%，显著优于现有工具。

3、代码分析

代码链接：https://anonymous.4open.science/r/GNNDroid-data

论文的代码简要分析：

3.1 代码使用类库分析

  • 静态解析与CFG图生成部分：Java代码的静态分析使用apktool（函数apk_decompile()中使用apktool 将 APK 反编译为 Smali 代码）, Androguard（命令行调用开源工具 Androguard 提取控制流图CFG）；Native代码的静态解析使用库r2pipe（在r2_gen_single.py中），通过调用 Radare2 实现 .so 的反汇编分析和 CFG 提取，使用pydot解析 .dot 文件（Graphviz 格式）

  • 图构建与机器学习:使用networkx构建函数调用图（DiGraph）、并导出为 .gml，nodes_vectorize.py对每个函数节点的代码内容进行指令统计，生成22维向量，作为节点属性存入图结构。虽然本项目开源代码未直接包含神经网络训练部分，但所有图数据（含节点特征、边类型）均为标准图神经网络（如DGL、PyTorch Geometric等）可直接读取的格式 3. 其他：使用multiprocessing、psutil等多进程与系统资源管理开源库

3.2 代码实现难度及工作量评估

  • 实现难度：代码涉及Java与Native（C/C++）代码的静态分析与图融合，需处理多种文件格式（smali、dot、gml等），并实现跨语言函数关系抽取，难度较高。涉及多进程并发、超时控制、日志管理、异常处理等工程细节，保证了大规模APK批量处理的健壮性。

  • 工作量：核心功能逻辑（如 regex 关联逻辑、图融合控制流、GGNN 构建、数据管道）是作者自实现，而底层大多借助成熟库完成。代码量较大，模块划分清晰，涵盖了反编译、CFG/FCG生成、关系抽取、图融合、特征提取等完整流程。适配了大规模数据集（4万APK），工程化程度高，自动化程度强。

  • 结论：实现难度较大，工作量大，并且也结合了大量的开源工具。

3.3 代码关键实现的功能（模块）

3.3.1 Java与Native代码的静态分析与CFG/FCG生成

(1). Java部分（cfg_java.py）：利用apktool反编译APK，提取Smali代码。调用androguard生成Java方法的控制流图（CFG）和函数调用图（FCG），并以.gml格式保存。自动提取包名、类名等信息，支持大规模APK自动化处理。

(2). Native部分（cfg_so.py、r2_gen_single.py）：利用r2pipe和Radare2对.so库进行反汇编，提取native函数的CFG/FCG。通过pydot解析dot文件，转换为networkx图结构，统一管理。

3.3.2 跨语言关系抽取与融合：

(1). 关系抽取（relations_abstract.py）：自动分析Java调用Native（J2N）和Native回调Java（N2J）的函数关系。生成关系字典（JSON），为后续图融合提供跨语言边的信息。

(2). 多关系有向图融合（graphs_merge.py）：将Java和Native的函数调用图，以及J2N/N2J关系融合为一个多关系有向图（MRDG）。支持多种边类型（如Java调用、Native调用、跨语言调用），为图神经网络建模提供结构基础。

3.3.3 节点特征提取与向量化模块

(1). 节点向量化（nodes_vectorize.py）：针对每个函数节点，统计其代码中指令类别，生成22维向量作为节点属性。支持Java字节码和Native汇编指令的特征提取，保证跨语言节点特征统一。

3.3.4 数据存储与工程化管理模块

(1). 图数据存储（store_native_and_java_gmls.py）：管理和存储生成的Java和Native图数据，便于后续训练和复现。 (2). 批量处理与多进程调度（main.py）：支持多进程批量处理大量APK，自动化完成反编译、图生成、特征提取、关系融合等全流程。日志与异常处理完善，保证大规模实验的稳定性。

3、论文点评

论文紧扣当前移动安全领域中Java与Native代码联动导致检测难度提升，尤其是隐藏在跨语言（Native）中的恶意代码难以挖掘的核心问题，填补了主流静态分析工具对Native代码覆盖不足、以及无法有效建模跨语言行为的空白。但是论文也存在一些不足和改进的空间，阅读分析论文的不足有以下几点：

  • 跨语言边的构建精度依赖命名约定：当前跨语言函数关系的识别主要依赖JNI约定俗成的命名模式，使用正则表达式来提取跨语言函数关系，这种方式对命名规范依赖性强，难以处理混淆代码或非标准JNI调用（如使用宏封装、多态回调、动态加载等）。

  • 语义特征提取方式较浅层：节点特征为Java和Native的函数指令统计向量（在前面的汇总表格中可以看到），仅反映函数在操作层面的静态频率，缺乏对高阶语义特征（如数据流、敏感API序列、权限调用路径）的刻画。边的向量采用Word2Vec处理边类型语义，这种方式仅从局部邻接角度捕捉关系，并未结合上下文或跨图信息建模。

  • 神经网络部分细节欠缺：论文未在原始代码库中提供图神经网络模型训练的完整实现，并且网络部分没有给出如下关键信息：传播步数 T、节点嵌入维度大小、图卷积核数量、全连接层结构、损失函数、正则化方法、优化器选型与学习率调度等，不利于论文复现和模型对比。可以补充一些对网络参数相关的实验来证明网络优化方面的说服力。

总体来说，使用正则表达式和指令统计特征向量十分简单高效，可以极大的提升检测效率，但是由于复杂度的不足，准确率有一定的优化空间，在一些追求更高准确的场景可以做出以下优化；

  • 增强跨语言关系识别的鲁棒性：引入动态分析辅助静态匹配（例如基于动态符号执行定位实际JNI调用栈）；或使用基于Embedding的跨语言调用匹配模型（如以函数行为为基础学习跨语言对齐向量空间）但是这种解决方案无疑会导致复杂度的上升和效率的下降，需要评估实际场景的效率可行性。

  • 引入语义增强的节点/边特征：可考虑在节点级别加入数据依赖关系、权限调用路径、API序列图等高阶语义特征；在边级别引入调用上下文、跨语言调用场景标签（例如UI触发、系统调用层面），数据依赖分析同样会增加计算开销，也需要评估实际场景的效率可行性。

  • 增加对网络参数的调优实验，或引入更适配多关系图的神经网络结构，例如：Relational-GCN (R-GCN)——支持每类边单独变换矩阵，提升边语义建模精度，GAT / RGAT——使用注意力机制进行边重要性学习，强化关键函数、关键调用路径对分类的影响力。

4、论文文献

(1). Xi N, Zhang Y, Feng P, 等. GNNDroid: Graph-Learning Based Malware Detection for Android Apps With Native Code[J]. IEEE Transactions on Dependable and Secure Computing, 2025, 22(2): 1460-1476.
